产品特点
·闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动闸阀只能作全开和全关，不能作调节和节流使用。
·使用中应避免将闸板微量开启，因高速流动的介质的冲蚀会加速密封面的损坏。闸板在阀内作升降运动，象闸门一样截断管路中的介质。
·介质流向不受限制，不扰流，不降低压力。
·广泛应用于石油、化工、火力发电厂等的油品、水、蒸汽管路中，控制介质的启闭
要性能参数
设计标准 | GB/T12234 |
主体材质 | 铸钢 |
驱动方式 | 手动 |
填 料 | 石棉 柔性石墨 |
密 封 面 | 合金钢或硬质合金 |
公称压力 | PN1.6～2.5MPa |
适用介质 | 水、油品、蒸汽等 |
适用温度 | ≤425℃ |

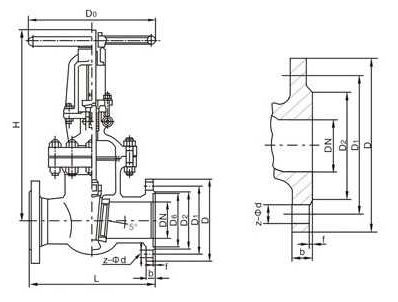

外形尺寸图表
公称压力 | 公称通径DN (mm) | 阀门尺寸/mm | 法兰尺寸/mm(JB79.1-94系列2突面法兰) |
L | H | D0 | D | D1 | D2 | b | f | Z-фd |
1.6MPa | 50 | 250 | 358 | 240 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
65 | 265 | 373 | 240 | 180 | 145 | 120 | 18 | 3 | 4-ф18 |
80 | 280 | 435 | 280 | 195 | 160 | 135 | 20 | 3 | 8-ф18 |
100 | 300 | 500 | 320 | 215 | 180 | 155 | 20 | 3 | 8-ф18 |
125 | 325 | 614 | 360 | 245 | 210 | 185 | 22 | 3 | 8-ф18 |
150 | 350 | 674 | 360 | 280 | 240 | 210 | 24 | 3 | 8-ф23 |
200 | 400 | 818 | 400 | 335 | 295 | 265 | 26 | 3 | 12-ф23 |
250 | 450 | 969 | 450 | 405 | 355 | 320 | 30 | 3 | 12-ф25 |
300 | 500 | 1145 | 560 | 460 | 410 | 375 | 30 | 4 | 12-ф25 |
350 | 550 | 1280 | 640 | 520 | 470 | 435 | 34 | 4 | 16-ф25 |
400 | 600 | 1450 | 720 | 580 | 525 | 485 | 36 | 4 | 16-ф30 |
500 | 700 | 1676 | 720 | 705 | 650 | 608 | 44 | 4 | 20-ф34 |
600 | 800 | 1874 | 800 | 840 | 770 | 718 | 48 | 5 | 20-ф41 |
2.5MPa | 50 | 250 | 358 | 240 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65 | 265 | 373 | 240 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
80 | 280 | 435 | 280 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
100 | 300 | 500 | 320 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
125 | 325 | 614 | 360 | 270 | 220 | 188 | 28 | 3 | 8-ф25 |
150 | 350 | 674 | 360 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
200 | 400 | 818 | 400 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
250 | 450 | 969 | 450 | 425 | 370 | 332 | 36 | 3 | 12-ф30 |
300 | 500 | 1145 | 560 | 485 | 430 | 390 | 40 | 4 | 16-ф30 |
350 | 550 | 1280 | 640 | 550 | 490 | 448 | 44 | 4 | 16-ф34 |
400 | 600 | 1450 | 720 | 610 | 550 | 505 | 48 | 4 | 16-ф34 |
