QT电动执行器

市场价：

￥0.0

产品详情

产品特点：

·QT系列电动执行器体积小、重量轻、防护等级高，可广泛用于石油、化工、发电、水处理、造纸等行业。

·适用于蝶阀、球阀、风门挡板等做90°回转的阀门，可满足工业自动化控制管路的各种要求。

·分开关型、调节型及智能遥控型。

·具有三相电源相序自动纠错及断相报警保护功能。

·具有电机过热保护功能。

·输入输出信号通道均采用光电隔离（可承受2000V浪涌电压）。

·采用微电子技术、红外遥控技术、磁控开关技术取代传统控制方式。

·供电电源可选单相、三相三线制、三相四线制等不同方式。

主要技术参数：

·控制信号：a) 模拟信号4-20mA；b) 无源触点信号

·输入通道电阻：250欧姆

·反馈信号：a) 模拟信号4-20mA；b) 开到位、关到位的无源触点信号

·灵敏度：1%～3%

·阻尼特性：无摆动

·基本误差：1%～2.5%

·外壳防护等级：IP67

·电机绝缘等级：B(F)级

·电源电压：交流220V 50HZ；交流380V 50HZ

·使用环境温度：-20℃～+70℃

·使用环境湿度：≤95% 无凝露

规格参数表：

（220V单相电机）

型号	规格	输出转矩（Nm）	全行程时间（s）	电机功率（W）	额定电流（A）	参考重量（kg）
QT1	QT06	60	17.5	15	0.45	9
QT1	QT09	90	17.5	25	0.57	10
QT2	QT15	150	20	40	0.72	12
QT2	QT20	200	20	40	0.72	13
QT3	QT30	300	26	40	0.9	17
	QT40	400		60	0.95	18
	QT50	500		90	1.2	19
QT4	QT60	600	26	90	1.8	22
	QT80	800		180	2.2	23
	QT100	1000		200	2.4	25

（380V三相电机）

型号	规格	输出转矩（Nm）	全行程时间（s）	电机功率（W）	额定电流（A）	参考重量（kg）
QT1	QT06-1	60	15	25	0.26	9
QT1	QT09-1	90	15	25	0.26	9
QT2	QT15-1	150	18	40	0.65	13
QT2	QT20-1	200	18	60	0.65	13
QT3	QT30-0.5	300	24	60	0.65	17
	QT30-1	300	12	60	0.65	17
	QT40-0.5	400	24	90	0.72	18
	QT40-1	400	12	90	0.72	18
QT4	QT60-0.5	600	28	120	0.85	22
	QT60-1	600	14	120	0.85	22
	QT80-0.5	800	28	180	1.3	25
	QT80-1	800	14	180	1.3
	QT100-0.5	1000	28	180	1.3
	QT100-1	1000	14	180	1.3
QT5	QT150-1	1500	15	370	1.16	56
QT6	QT250-0.5	2500	30	550	1.75	94

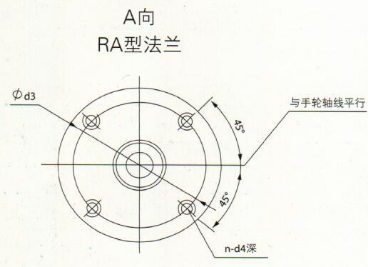

QT1～QT4法兰对外连接尺寸图表：

机座号	法兰	Φd1	Φd3	Φd7			T	T1	N-d4
				标准	预留	最大
QT1	F05	102	50	/	10	22	32	32	4-M6深12
	F007		70						4-M8深12
QT2	F05	125	50	/	10	22	45	49	4-M6深12
	F07		70		15	32	46		4-M8深14
	F10		102						4-M10深15
QT3	F10	150	102	/	15	30	46	52	4-M10深15
QT4	F12	175	125	/	20	42	58	63	4-M10深18
	F14		140						4-M16深25

QT5～QT6法兰对外连接尺寸图表：

机座号

规格

型号

Φd1

Φd2

Φd3

H

h

e

n

M

B

L

QT5

QT150-1

197

159

38

70

1

26

4

M18

10

35

QT6

QT250-0.5

197

159

41.15

102

2

40

4

M18

10

44.4
