产品特点
·体积小，重量轻，结构合理。
·具有抗腐蚀，耐高温，耐磨损等特性。
·有很好的机械性能，并且密封性能好，可达到零泄漏。
·配BAW系列角行程气动执行器，可控制较大口径对夹三偏心蝶阀。
·所配气动执行器带有电磁阀，可控制阀门的打开和关闭。
性能参数表
公称通径DN | 100～1000 |
| mm |
公称压力PN | 1.0 | 1.6 | 2.5 |
| MPa |
试验压力 | 密封 | 1.1 | 1.76 | 1.1 |
|
壳体 | 1.5 | 2.4 | 1.5 |
|
适用介质 | 气体、水、蒸汽、煤气以及各类酸、碱、盐等弱腐蚀类介质 |
泄漏量 | 按国标JBT8527-97《金属密封蝶阀》标准进行阀门的性能实验，可达到零泄漏 |
主要零部件材质
阀 体 | 阀 板 | 转 轴 | 阀板密封圈 | 轴 套 | 填 料 |
Q235-A 0Cr19Ni9 0Cr19Ni12Mo2Ti | Q235-A 0Cr19Ni9 0Cr19Ni12Mo2Ti | 1Cr17Ni2 | 不锈钢及 多种复合体 | SJ-1 ZCuZn38Mn2Pb2 | 石墨 |
压力温度等级
最高温度 ℃ | ≤20 | 100 | 150 | 200 | 250 | 300 | 350 | 阀体 材质 |
公称压力 MPa |
|
0.25 | 0.25 | 0.25 | 0.225 | 0.2 | 0.175 | 0.15 | - | 碳钢 |
0.6 | 0.6 | 0.6 | 0.54 | 0.48 | 0.42 | 0.36 | - |
1.0 | 1.00 | 1.00 | 0.9 | 0.80 | 0.70 | 0.60 | - |
1.6 | 1.60 | 1.60 | 1.44 | 1.28 | 1.12 | 0.96 | - |
2.5 | 2.50 | 2.50 | 2.50 | 2.25 | 2.00 | 1.75 | 1.50 |
0.25 | 0.238 | 0.215 | 0.201 | 0.189 | 0.177 | 0.166 | 0.159 | 不锈钢 |
0.6 | 0.57 | 0.52 | 0.48 | 0.45 | 0.42 | 0.40 | 0.38 |
1.0 | 0.95 | 0.86 | 0.81 | 0.76 | 0.71 | 0.66 | 0.63 |
1.6 | 1.52 | 1.31 | 1.29 | 1.21 | 1.13 | 1.06 | 1.01 |
2.5 | 2.38 | 2.15 | 2.01 | 1.89 | 1.77 | 1.66 | 1.59 |
执行器主要参数
1、使用介质：清洁、干燥、且不含腐蚀性的压缩空气
2、工作气源压力：0.3～0.7MPa
3、工作环境温度：标准型：-20℃～+80℃
高温型：-20℃～+180℃
4、回转角度：90°±3°
5、所配电磁阀电源电压可选：24VDC、24VAC 50Hz、110VAC50Hz、220VAC 50Hz

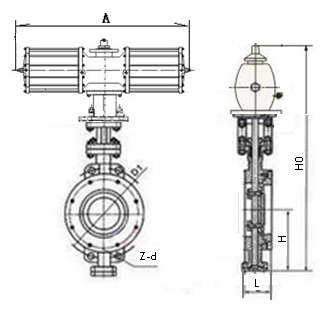

外形尺寸
公称 通径 | L | H0 | A | 1.0MPa | 1.6MPa | 2.5MPa |
D1 | Z-d | D1 | Z-d | D1 | Z-d |
100 | 56 | 524 | 355 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
125 | 64 | 570 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
150 | 70 | 635 | 355 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
200 | 71 | 690 | 405 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
250 | 76 | 767 | 405 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
300 | 83 | 890 | 450 | 400 | 12-22 | 410 | 12-26 | 430 | 12-30 |
350 | 92 | 952 | 450 | 460 | 16-22 | 470 | 16-26 | 490 | 16-33 |
400 | 102 | 1070 | 450 | 515 | 16-26 | 525 | 16-30 | 550 | 16-36 |
450 | 114 | 1140 | 650 | 565 | 20-26 | 585 | 20-30 | 600 | 20-36 |
500 | 127 | 1200 | 650 | 620 | 20-26 | 650 | 20-33 | 660 | 20-36 |
600 | 154 | 1380 | 850 | 725 | 20-30 | 770 | 20-36 | 770 | 20-39 |
700 | 165 | 1580 | 850 | 840 | 20-30 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 1760 | 1250 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 1914 | 1250 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 2040 | 1250 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
