BAWWSY调节型法兰三偏心气动蝶阀
 BAWWSY调节型法兰三偏心气动蝶阀
产品详情

 产品特点

·流通能力强,结构合理,启闭扭矩小,不易卡死。

·具有抗腐蚀,耐高温,耐磨损等特性。

·有很好的机械性能,并且密封性能好,可达到零泄漏。

·配BAW系列角行程气动执行器,输出力矩大,可控制较大口径法兰三偏心蝶阀。

·所配气动执行器必须带有气动定位器,可调节阀门开度。

性能参数表

公称通径DN

100~2000

mm

公称压力PN

1.0

1.6

2.5

MPa

试验压力

密封

1.1

1.76

1.1

壳体

1.5

2.4

1.5

适用介质

气体、水、蒸汽、煤气以及各类酸、碱、盐等弱腐蚀类介质

泄漏量

按国标JBT8527-97《金属密封蝶阀》标准进行阀门的性能实验,可达到零泄漏

主要零部件材质

阀  体

阀  板

转  轴

阀板密封圈

轴  套

填  料

Q235-A

0Cr19Ni9

0Cr19Ni12Mo2Ti

Q235-A

0Cr19Ni9

0Cr19Ni12Mo2Ti

1Cr17Ni2

不锈钢及

多种复合体

SJ-1

ZCuZn38Mn2Pb2

石墨

  执行器主要参数

1、使用介质:清洁、干燥、且不含腐蚀性的压缩空气

2、工作气源压力:0.3~0.7MPa

3、工作环境温度:标准型:-20℃~+80℃

                高温型:-20℃~+180℃

4、回转角度:90°±3°

   5、所配气动定位器输入、输出信号:4~20mA(其他信号可订制)

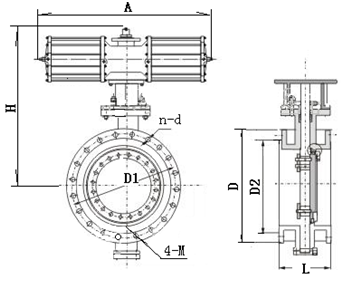

外形尺寸



DN

mm

扭矩

Nm

配执行器

A

H

L

PN1.0MPa

D1

D2

D

n-d

100

250

BAW13

600

605

127

180

156

220

4-φ18

125

250

140

210

184

250

4-φ18

150

600

140

240

211

285

4-φ22

200

1000

BAW17

800

708

152

295

266

340

4-φ22

250

1600

810

165

350

319

395

4-φ22

300

2500

BAW20

1140

905

178

400

370

445

4-φ22

350

2500

960

190

460

429

505

12-φ22

400

4000

BAW20

1140

1020

216

515

480

565

12-φ26

450

4000

1080

222

565

530

615

16-φ26

500

4000

1140

229

620

582

670

16-φ26

600

4000

1200

267

725

682

780

16-φ30

700

6000

BAW28

1460

1380

292

840

794

895

20-φ30

800

8000

1500

318

950

901

1015

20-φ33

900

8000

1550

330

1050

1001

1115

24-φ33

1000

10000

1608

410

1160

1112

1230

24-φ36

1200

12000

BAW35

1860

1813

470

1380

1328

1455

28-φ39

1400

12000

1923

530

1590

1530

1675

32-φ42

1600

16000

2043

600

1820

1750

1915

36-φ48

1800

16000

2143

670

2020

1950

2115

40-φ48

2000

20000

2248

760

2230

2150

2325

44-φ48


DN

mm

扭矩

Nm

配执行器

A

H

L

PN1.6MPa

PN2.5MPa

D1

D2

D

n-d

D1

D2

D

n-d

100

250

BAW13

600

605

127

180

156

220

4-φ18

190

156

235

4-φ22

125

250

140

210

184

250

4-φ18

220

184

270

4-φ26

150

600

140

240

211

285

4-φ22

250

211

300

4-φ26

200

1000

BAW17

800

708

152

295

266

340

4-φ22

310

274

360

4-φ26

250

1600

810

165

355

319

405

4-φ26

370

330

425

4-φ30

300

2500

BAW20

1140

905

178

410

370

460

4-φ26

430

389

485

4-φ30
