产品特点

· 结构紧凑，密封可靠，使用寿命长。

· 广泛用于水厂、电厂、钢厂、造纸、化工、建筑等流体管道控制系统中，作为切断和接通管道中的介质使用。

·配DKJ系列开关型角行程电动执行器，经济耐用，操作简便，性价比高，做切断或接通管道中介质使用。

性能规范

阀体材料：铸铁、铸钢、不锈钢

密封圈材料：乙丙橡胶(EPDM)  -40～+125℃

丁晴橡胶(NBR) -20～+82℃

硅橡胶(SI)  -70～+150℃

氟橡胶(VITON) -23～+150℃

聚四氟乙烯塑料(PTFE) +10～+150℃

适 用 介 质：淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

执行器主要参数

·输入信号：开关量；

·输出信号：4～20mA DC ；

·电源电压：单相220V 50Hz；

·工作环境温度：-10℃～+55℃

·工作环境湿度：≤95%，周围空气不含有腐蚀性质；

·防护等级：IP55

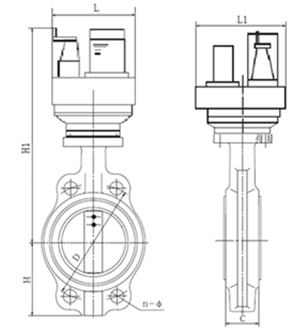

外形尺寸

公称直径 DN		执行 器	力矩 Nm	H	D	n-φ	C	L	L1	H1
mm	inch
40		DKJ-2100	100	65	110	4-φ18	33	234	294	515
50	2＂			80	120	4-φ23	42			566
65				89	136.2	4-φ26.5	44.7			580
80	3＂			95	160	8-φ18	45.2			586
100	4＂	DKJ-3100	250	114	185	4-φ24.5	52.1	270	330	642
125	5＂			127	218	4-φ23	54.4			655
150	6＂			139	238	4-φ25	55.8			668
200	8＂			175	295	4-φ25	60.6			702
250	10＂			203	357	4-φ29	65.6			734
300	12＂	DKJ-4100	600	242	407	4-φ29	76.9	368	428	834
350	14＂			267		4-φ30	76.5			865
400	16＂	DKJ-5100	1600	301		4-φ26	86.5	424	484	1003
450	18＂			327		4-φ26	105.6			1025
500	20＂	DKJ-6100A	2500	361		4-φ26	131.8	推荐使用 底座式 电动 执行器
600	24＂			459		20-φ30	152
700	28＂	DKJ-6100	4000	527	840	24-φ30	165
800	32＂			594	950	24-φ33	190
900	36＂	DKJ-7100	6000	653	1050	28-φ33	205
1000	40＂			718	1160	28-φ33	218
